L+M Absaugringe – Staub effizient erfassen

Ausgangslage

Bei Mischvorgängen in Branchen wie Lebensmittel, Pharma und Chemie steigt feiner Staub in offenen oder teiloffenen Behältern unweigerlich nach oben – mit spürbaren Folgen für die Arbeitssicherheit, Produktqualität und den Reinigungsaufwand.

Der entscheidende Unterschied liegt im Prinzip

Ein einzelner Absaugarm kann nur einen begrenzten Ausschnitt der Behälteröffnung abdecken und erreicht dort nur einen Teil des aufsteigenden Staubs.
Ein Absaugring hingegen erzeugt eine gleichmässige Strömung über die gesamte Öffnungsfläche und fängt das Pulver zuverlässig ab, bevor es sich im Raum verteilen kann.

Die clevere Lösung von L+M

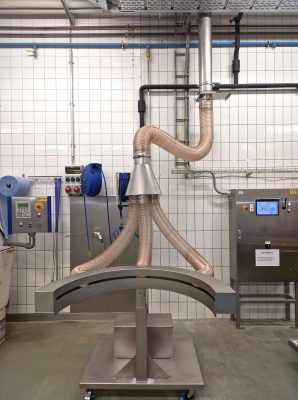

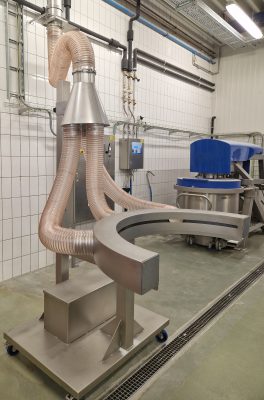

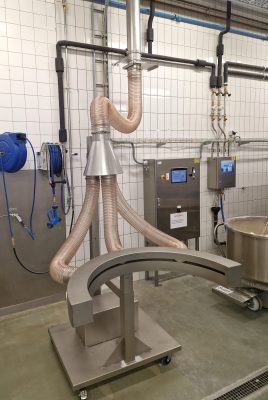

Der massgefertigter Absaugring von L+M AG Absauganlagen löst das Staubproblem direkt an der Quelle: Er umschliesst den Mischbehälter halbkreisförmig, damit genügend Platz vorhanden ist für die Befüllung und erfasst das aufsteigende Pulver über diesen Umfang, statt es – wie bei einem klassischen Absaugarm – nur punktuell und mit deutlich geringerer Wirkung abzuziehen.

Sollte der Mischvorgang von oben über einen Einlass erfolgen, kann der Absaugring wahlweise auch den gesamten Behälterumfang umschliessen.

Jeder Absaugring wird individuell auf den vorhandenen Behälter ausgelegt unter Berücksichtigung des zu verarbeitenden Produktes und die geforderte Erfassungsleistung.
Die notwendigen Volumenströme werden berechnet und wo erforderlich, die geltende ATEX-Vorgaben für brennbare Stäube berücksichtigt.

Ein überzeugendes Ergebnis

Der Erfassungsgrad ist spürbar besser, der Staubaustrag in die Halle geringer und die deutlich reduzierte Staub-Belastung für Mitarbeitende.

Branchen

Dank der hygienischen, edelstahlgerechten Ausführung eignet sich der Absaugring branchenübergreifend für den Einsatz mit sensiblen und teils explosionsfähigen Produkten:

• Lebensmittelindustrie – z. B. Stärke, Mehl, Gewürze und andere pulverförmige Zutaten bei Misch- und Abfüllprozessen
• Pharmaindustrie – Wirk- und Hilfsstoffe mit hohen Anforderungen an Hygiene und Kontaminationsschutz
• Chemische und technische Industrie – sowie weitere Branchen mit pulverförmigen Rohstoffen, bei denen Staubfreiheit, Produktschutz und Explosionsschutz gefragt sind

Ihre Vorteile

• Deutlich höhere Absaugeffizienz als mit einem einzelnen Absaugarm
• Weniger Staubbelastung am Arbeitsplatz und in der Produktionsumgebung
• Geringerer Reinigungsaufwand durch reduzierte Staubablagerung
• Hygienische, korrosionsbeständige Ausführung aus Edelstahl (V2A)
• Individuelle Auslegung inkl. Explosionsschutz-Konzept

Spezifikation

• Werkstoff: Rostfreier Edelstahl 1.4301 (V2A) für die Lebensmittelbranche oder Stahl verzinkt
• Oberfläche: Glasperlgestrahlt – hygienisch, leicht zu reinigen, korrosionsbeständig
• Bauform: Kundenspezifisch dimensionierter Ring mit umlaufendem Absaugkanal, ausgelegt auf den Behälterdurchmesser und die erforderliche Volumenstromverteilung

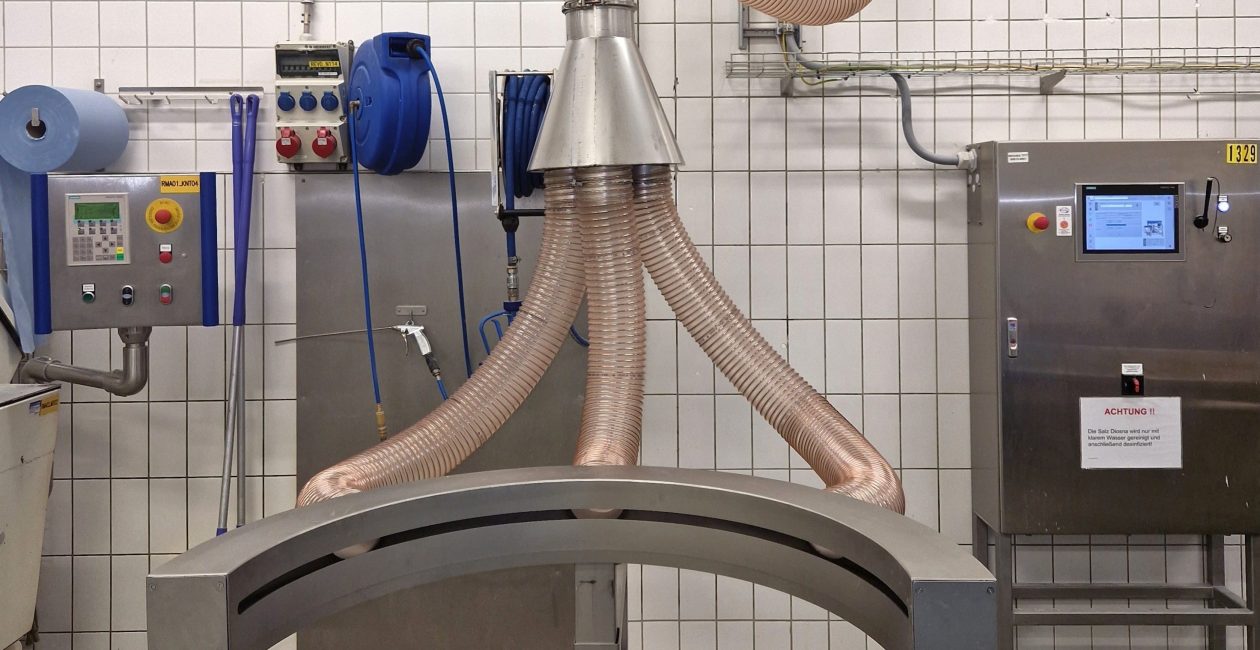

• Anschluss: Mehrere Absaugstutzen für eine gleichmässige Strömungsverteilung über den gesamten Ringumfang
