L+M Industriestahlbau fertigt Lasche in hoher Schweissgüte

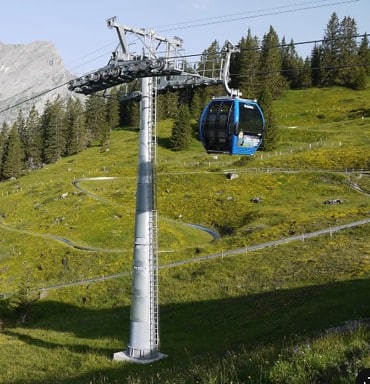

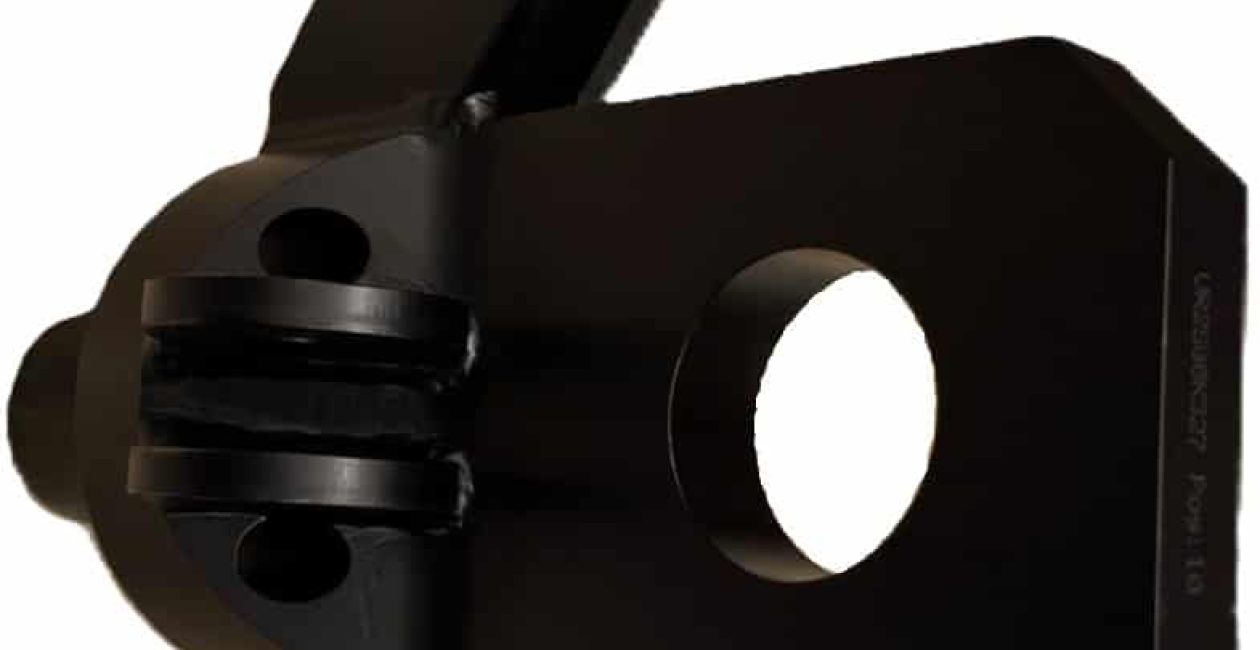

Für eine im Personentransport eingesetzte, sicherheitsrelevante Verbindung wird eine Lasche als Schweissbaugruppe benötigt, an der über mehrere Augen und Bohrungen Lasten aufgenommen und weitergeleitet werden.

Die Herausforderung

Aufgrund der Funktion gelten erhöhte Anforderungen an Schweissgüte und Nachweisbarkeit. Ein Fall für L+M Industriestahlbau.

Die Baugruppe ist in Ausführungsklasse EXC3 nach EN 1090 sowie nach Schweissrichtlinie zu fertigen.
Gefordert sind durchgehend hochwertige Schweissnähte, die exakte Lage und Passung der Anschweissaugen, sowie die vollständige Qualitätssicherung mit Magnetpulverprüfung (MT)
zu 100 % und Abnahmeprüfzeugnis bei engen Mass- und Lagetoleranzen am ca. 16 kg schweren Bauteil.

Die Lösung – einzigartig und clever

L+M Industriestahlbau fertigte die Lasche normgerecht nach EN 1090 und liess die Masshaltigkeit sowie die Schweissnähte durch das interne Prüfpersonal kontrollieren und bestätigen.
Abschliessend wurde das Bauteil extern mit einer Zinklamellen-Beschichtung versehen. So entstand eine masshaltige, geprüfte und vollständig rückverfolgbare Baugruppe, die den hohen sicherheits- und qualitätsrelevanten Anforderungen entspricht.
