Fahrzeugkabine für Mess- und Schleifzug

Die Konstruktion muss zahlreiche Anbauteile, Bodenbleche, Fenster- und Türbereiche sowie Schnittstellen für Leitungen, Lüftung und weitere Komponenten aufnehmen. Gleichzeitig sind hohe Anforderungen an Masshaltigkeit, Schweissqualität und Oberflächenfinish einzuhalten, da der Zug auch in Meeresnähe eingesetzt wird.

Die Herausforderung

Die Kabinenstruktur besteht aus über 200 Einzelteilen aus Profilen, Blechen und Verstärkungen. Entscheidend sind eine präzise Fertigung, saubere Schweissausführung sowie die Einhaltung der geforderten Normen und Toleranzen.
Zusätzlich müssen alle Schweissnähte auf der Aussen- und Innenseite der Kabine verschliffen werden, was einen hohen Anspruch an Verarbeitung und Finish stellt.

Die Lösung – einzigartig und clever

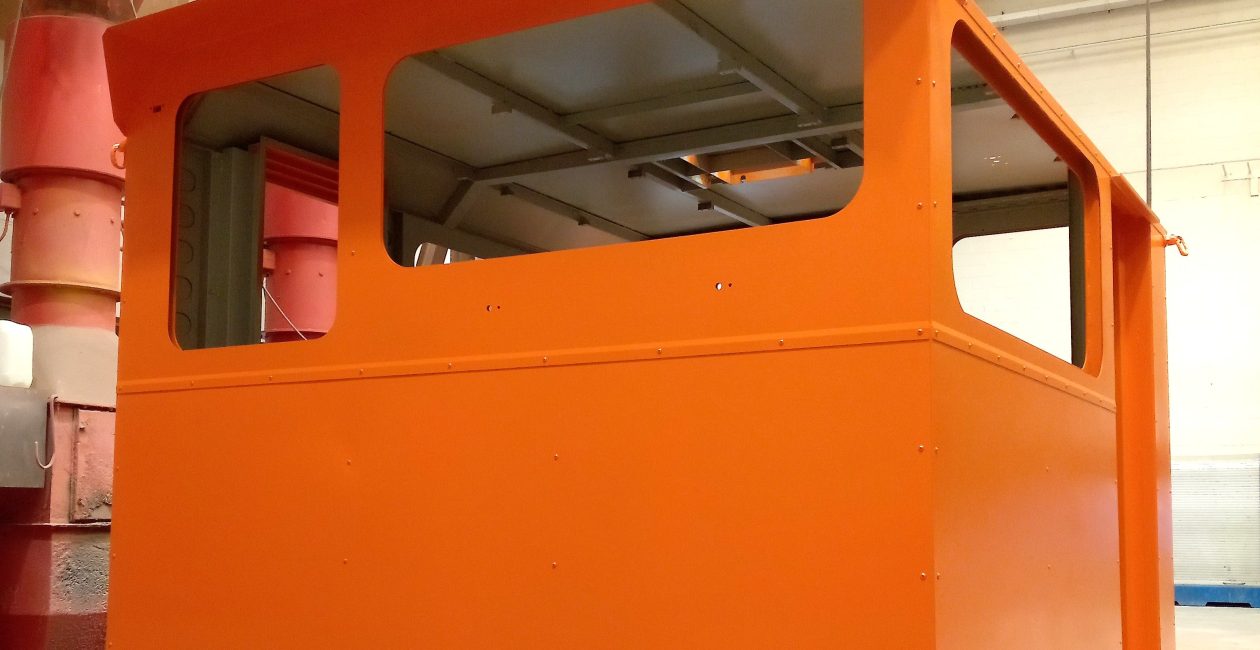

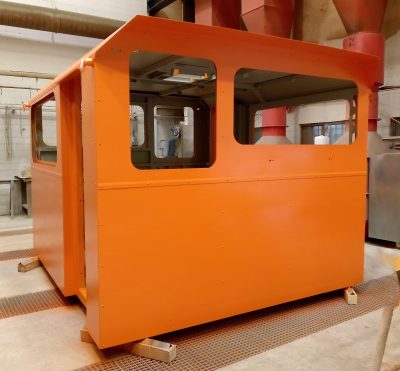

L+M Industriestahlbau stellt den kompletten Kabinenrahmen als geschweisste Stahlbaugruppe nach Kundenvorgabe her.
Durch Erfahrung im anspruchsvollen Schweissbau, strukturierte Fertigungsabläufe und eine sorgfältige Qualitätskontrolle kann die komplexe Baugruppe zuverlässig, masshaltig und montagebereit hergestellt werden.
Die Kombination aus Profilbearbeitung, Blechfertigung, Schweissen, Verschleifen und Lackierung ermöglicht eine saubere Komplettlösung aus einer Hand.

Spezifikation

• Werkstoff: 1.0045 / S355 Baustahl
• Oberfläche: lackiert C3, verkehrsorange
• Masse: ca. 975 kg
• Schweissangaben: nach EN 15085, CL C2
• Schweissverfahren: 135 / 141
