Unité d’aspiration mobile – Soudage d’éléments de tuyauterie

Situation de départ

Le client soude ensemble de grandes sections de tuyaux de différents diamètres sur différents sites. Les soudures des tubes sont rectifiées sur une rectifieuse mobile au niveau du diamètre intérieur et/ou extérieur.

La solution intelligente de L+M AG Absauganlagen

Il fallait une installation d’aspiration mobile, facile à manipuler pour s’adapter aux différents sites de production. L’équipe d’ingénierie de L+M AG Installation d’aspiration a travaillé avec le client pour concevoir une installation d’aspiration compacte et facile à déplacer.

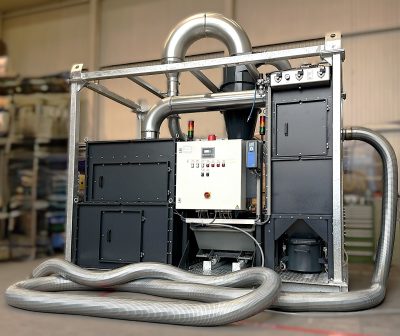

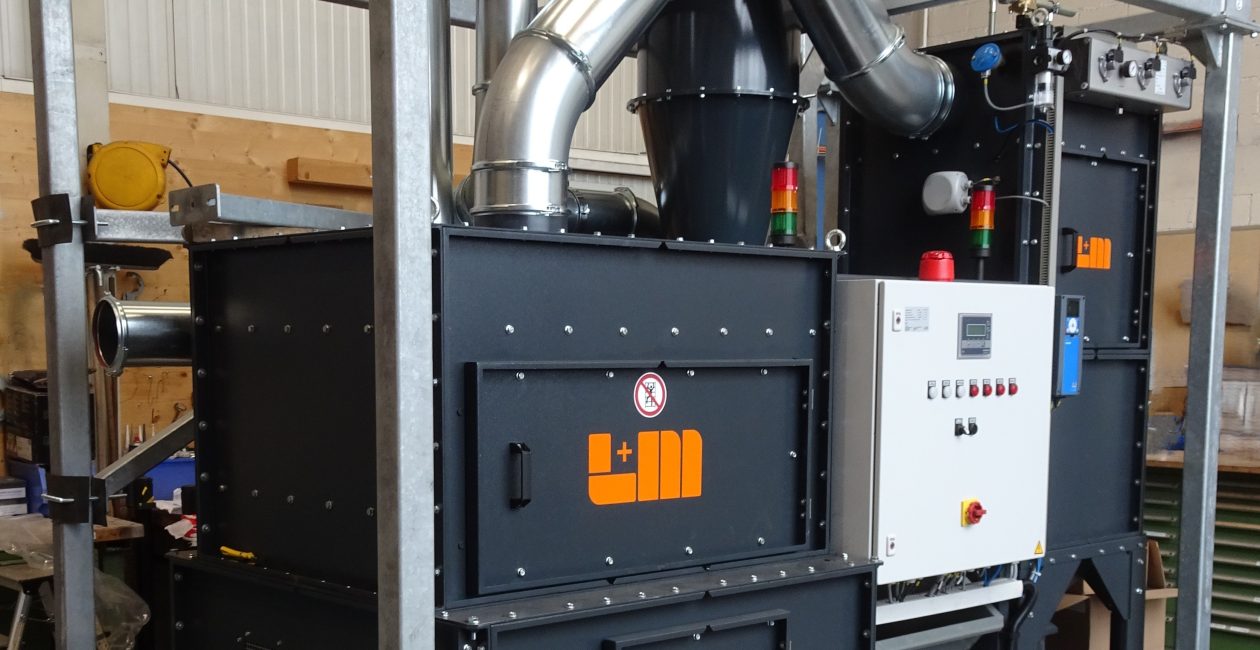

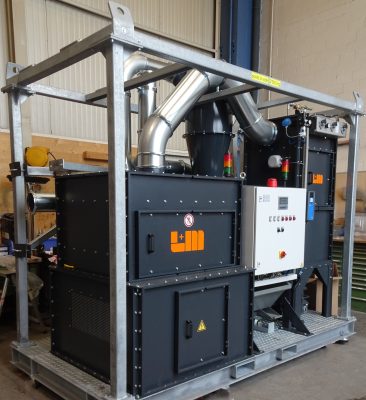

L’installation d’aspiration est montée sur une plate-forme. Pour l’utilisation, la plate-forme est d’abord mise à niveau, puis le tuyau d’aspiration métallique flexible est installé sur la tête de ponçage, raccordé électriquement et maintenant l’installation d’aspiration est prête à l’emploi pour les sites les plus divers avec un minimum d’efforts.

Spécification

• Système d’aspiration PicoCell 3.9-1200 C
• Débit d’air 1’500 m³/h
• Surface de filtration 38,7 m².
• Cartouches filtrantes PES non tissé antistatique
• Aspiration des fumées de soudure
• Contrôle du décolmatage à pression différentielle, mesure de la dépression, capteur de poussière résiduelle
• Filtre à particules fines avec sprinkler d’eau pour limiter les incendies
• Tuyau d’aspiration métallique flexible résistant à la température et à la pression
• Concept de levage avec ouverture pour chariot élévateur et anneaux de levage
